首页 > 供应产品 > D941X-16C 开关型电动软密封法兰蝶阀 MA煤安防爆蝶阀

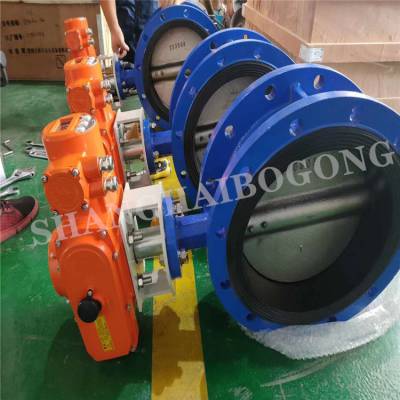

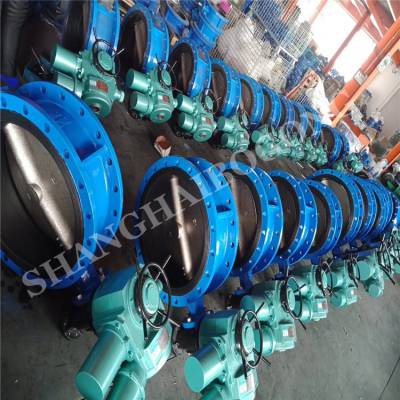

D941X-16C 开关型电动软密封法兰蝶阀 MA煤安防爆蝶阀

点击图片查看原图

产品：	浏览次数：325D941X-16C 开关型电动软密封法兰蝶阀 MA煤安防爆蝶阀
品牌：	上海渤工
单价：	1050.00元/件
最小起订量：
供货总量：	1000 件
发货期限：	自买家付款之日起 1 天内发货
有效期至：	长期有效
最后更新：	2022-04-27 09:15

详细信息

产品特性给排水	品牌上海渤工
型号D941X-16C	结构形式垂直板式
3C阀门类别工业	加工定制是
材质铸钢	连接形式法兰
适用介质空气、水、污水、蒸气、煤气、油品等。	压力环境常压
工作温度常温	标准***
流动方向单向	驱动方式电动
零部件及配件阀体	用途截止
类型(通道位置)二通式	口径DN40-800
公称通径DN40-800	安装尺寸L=43-190
规格DN40-800	包装木箱、布袋

展开

D941X-16C 开关型电动软密封法兰蝶阀 MA煤安防爆蝶阀

电动软密封蝶阀

产品名称	电动软密封法兰蝶阀
产品型号	D941X、D941XP、D941J、D941XN、D941F
公称通径	DN40～DN800
压力范围	1.0MPa-1.6MPa
阀体材质	铸铁、铸钢、不锈钢304/316/316L

产品概述：

电动法兰软密封蝶阀是采用一体化结构，接入220V或380V电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动法兰软密封蝶阀具有功能强，体积小，轻便宜人，性能牢靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。电动法兰软密封蝶阀可***应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。

制造标准：
设计标准:GB/T12238-1989；JB/T8527-1997
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

主要技术参数：

公称通径	DN( mm )	50～2000
公称压力	PNMPa	0.6	1.0	1.6
试验压力 PsMPa	强度试验	0.9	1.5	2.4
试验压力 PsMPa	密封试验	0.66	1.1	1.76
适用介质	空气、水、污水、蒸气、煤气、油品等
驱动形式	手动、蜗轮传动、气传动、电传动

主要零件的材料：

零件名称	材料
阀体	球墨铸铁、铸钢、合金钢、不锈钢
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	各种橡胶、聚四氟乙烯
阀杆	2Cr13、不锈钢
填料	0型圈、柔性石墨

密封材料：

材料品种	氯丁橡胶	丁腈橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	×或 0rJ	XA或orJA	XB或orJB	xC、JC或0rF	XD或orJD	× E或orJE
耐温度	82℃	93℃	150℃	232℃	250℃	204℃
耐低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

连接尺寸：

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）
公称通径		结构长度（标准值）	外形尺寸（参考值）				0.6MPa				1.0 MPa				1.6 MPa
mm	inch	L	H	Ho	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	443	125	125	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	21/	112	92.5	463	125	125	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	3	114	100	483	125	125	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	4	127	110	498	125	125	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	5	140	125	682	325	245	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	6	140	142.5	736	325	245	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	8	152	170	800	325	245	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	10	165	197.5	895	363	313	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	12	178	222.5	956	363	313	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	14	190	252.5	1029	363	313	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	16	216	282.5	1103	363	313	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	18	222	307.5	1186	465	439	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	20	229	335	1280	546	431	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	24	267	390	1321	546	556	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	28	430	447.5	1431	546	556	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	32	470	507.5	1542	546	556	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	36	510	557.5	1800	617	706	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	40	550	615	2363	632	706	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	48	630	727.5	2583	632	706	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	56	710	837.5	2710	790	1338	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	64	790	957.5	2845	868	1476	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	72	870	1057	3060	868	1476	2045	1970	1918	44-39	2115	2020	1950	44-18	2130	2020	1950	44-56
2000	80	950	1162.5	3350	965	1600	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
